汇川变频器MD500系列
结构紧凑 全球通用 独立风道设计
详情

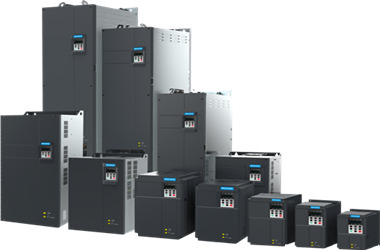

汇川变频器MD500系列
MD500是汇川技术汇集了矢量变频技术的高性能变频器,凭借高性能的电流矢量技术,可轻松驱动感应电动机。对于迄今为止在线缆、机床、金属制品、石油化工、天然气、起重设备、制浆和造纸、纺织、印染、陶瓷等行业设备中遇到的技术和性能上的难题都可以轻松解决。

高性能、高品质、高功率密度设计,以及在易用性、可维护性、环保性、安装空间和设计标准等方面的显著提升,可进一步优化用户的使用体验。

多电网需求
满足包括欧洲,北美,印度等在内的 380 ~ 480 V三相电网需求
更高的安全及认证
CE、UL、CUL、ROHS满足高端用户的设备出口认证要求;C3,C2 满足欧盟要求,对于 EMC 要求高的场合可以提供综合解决方案
特色设计
精细化设计,体积减少 30%;完善的直流制动回路方案和长寿命设计;独立风道设计,可抵抗严酷污染环境
高性能
高性能矢量控制,提高设备精度;支持多种编码器,高精度闭环控制;低速大转矩,提高设备低速控制性能;30kW以上系列标配内置H级绝缘等级直流电抗器
项目                                                     规格
电网电压               单相200 ~ 240 VAC,允许波动范围:-15% ~ +10%(170 ~ 264 VAC)
                            三相200 ~ 240 VAC,允许波动范围:-15% ~ +10%(170 ~ 264 VAC)
                            三相380 ~ 480 VAC,允许波动范围:-15% ~ +10%(323 ~ 528 VAC)
功率范围               单相200V:0.4 ~ 2.2kW;三相220 V:0.4 ~ 200 kW;三相380 V:0.4 ~ 630 kW
最高频率 0.8 kHz ~ 8 kHz 可根据负载特性,自动调整载波频率
输入频率               分辨率 数字设定:0.01Hz 模拟设定:最高频率×0.025%
控制方式 开环矢量控制(SVC);闭环矢量控制(FVC);V/F控制
启动转矩                0.25Hz/150%(SVC) 0 Hz/180%(FVC)
调速范围               1:200(SVC) 1:1000(FVC)
稳速精度              ±0.5%(SVC) ±0.02%(FVC)
转矩控制精度       FVC:±3%;SVC:5Hz以上±5%
转矩提升 自动转矩提升;手动转矩提升0.1% ~ 30.0%
V/F曲线 四种方式:直线型;多点型;完全V/F分离;不完全V/F分离
加减速曲线 直线或S曲线加减速方式;四种加减速时间,加减速时间范围0.0 ~ 6500.0 s
直流制动 直流制动起始频率:0.00 Hz ~ 最大频率;制动时间:0.0 s ~ 36.0 s;制动动作电流值:0.0% ~ 100.0%
点动控制            点动频率范围:0.00 Hz ~ 50.00 Hz;点动加减速时间0.0 s ~ 6500.0 s
简易PLC、多段速运行     通过内置PLC或控制端子实现最多16段速运行
内置PID             可方便实现过程控制闭环控制系统
自动电压调(AVR)  当电网电压变化时,能自动保持输出电压恒定
过压过流失速控制 对运行期间电流电压自动限制,防止频繁过流过压故障
快速限流功能 最大限度减小过流故障,保护变频器正常运行
转矩限定与控制 “挖土机”特性,对运行期间转矩自动限制,防止频繁过流故障;矢量控制模式可实现转矩控制
瞬停不停 瞬时停电时通过负载回馈能量补偿电压的降低,维持变频器短时间内继续运行
快速限流 避免变频器频繁的出现过流故障
虚拟IO 五组虚拟DIDO,可实现简易逻辑控制
定时控制           定时控制功能:设定时间范围0.0 min ~ 6500.0 min
多电机切换 两组电机参数,可实现两个电机切换控制
多线程总线支持 支持六种现场总线:Modbus、Profibus-DP、CANLink、CANopen、Profinet、EtherCAT
电机过热保护 选配IO扩展卡1,模拟量输入AI3可接受电机温度传感器输入(PT100、PT1000)
多编码器支持    支持差分、开路集电极、旋转变压器
用户可编程       选配用户可编程卡,可以实现二次开发,编程方式兼容汇川公司的PLC
强大的后台软件 支持变频器参数操作及虚拟示波器功能;通过虚拟示波器可实现对变频器内部的状态监视
